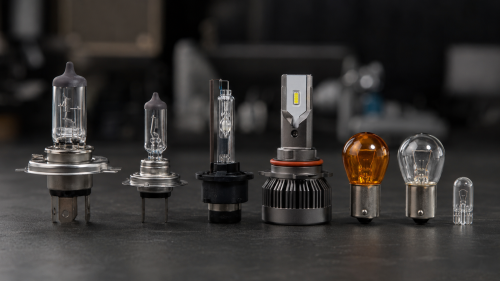

Виды автомобильных ламп: какие бывают виды лампочек?

Автомобильные лампы используются в головных фарах, противотуманных приборах, указателях поворота, стоп-сигналах, фонарях заднего хода, подсветке номера и салоне. Для каждой функции предусмотрены свои требования к цоколю, мощности, напряжению, цвету и расположению светящегося элемента. Внешнего сходства двух ламп недостаточно для взаимозаменяемости: даже небольшое смещение нити, дуги или светодиодных кристаллов меняет светораспределение.

В бытовой речи лампочкой часто называют любой автомобильный источник света. В современной светотехнике встречаются сменные лампы, светодиодные модули, лазерные блоки и цельные фонари со встроенной электроникой. Обслуживание таких устройств различается: где-то владелец меняет лампу через крышку фары, где-то требуется ремонт или замена всего модуля.

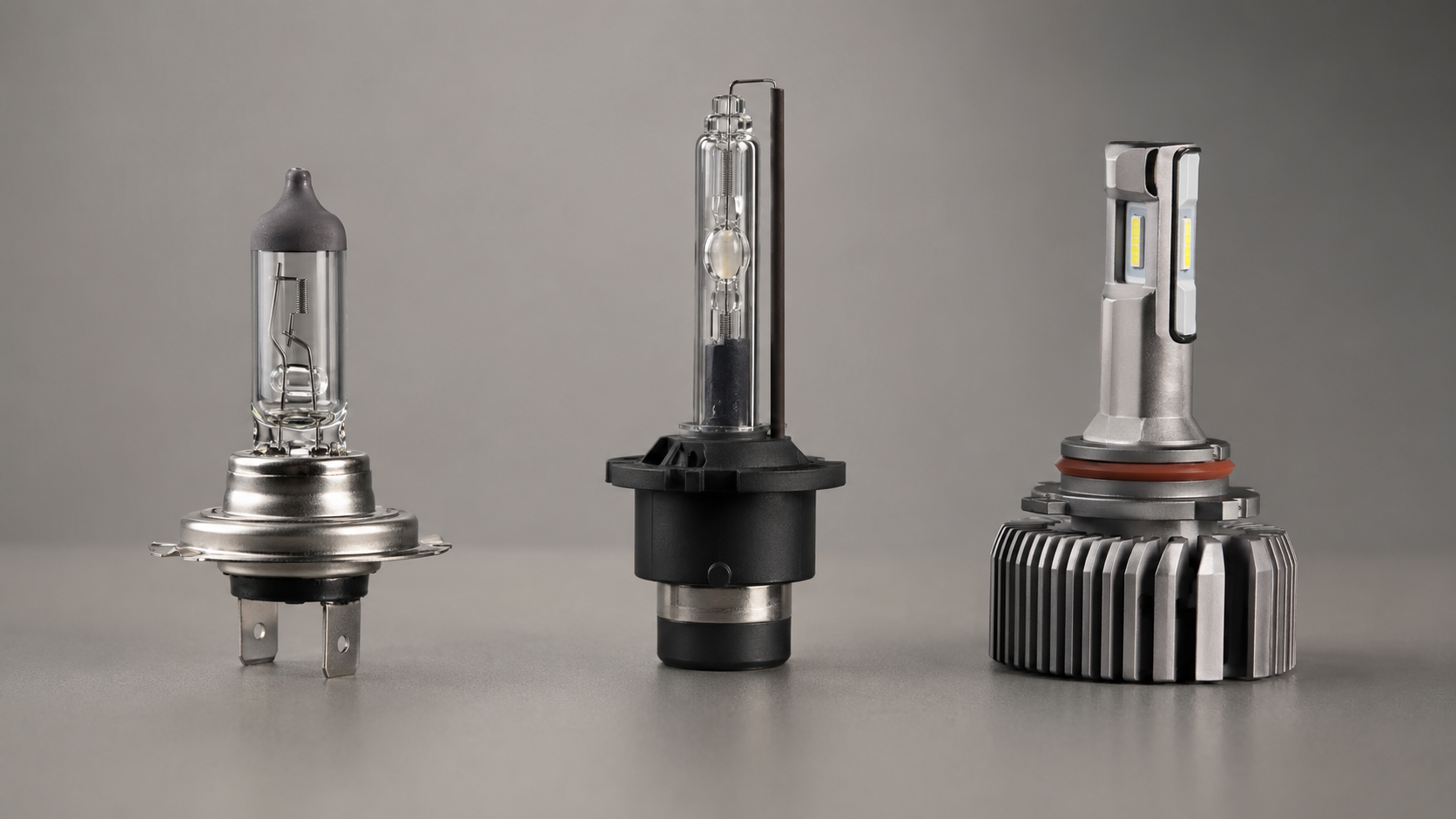

Основные виды автомобильных ламп по технологии

Лампы накаливания

Свет создаёт вольфрамовая нить, нагретая электрическим током. Такие автомобильные лампы имеют простую конструкцию, невысокую стоимость и привычный тёплый оттенок. Значительная часть потребляемой энергии превращается в тепло, поэтому световая отдача и ресурс уступают более современным источникам.

Лампы накаливания по-прежнему встречаются в поворотниках, стоп-сигналах, габаритных огнях, фонарях заднего хода, подсветке номера и салона. Распространённые категории: P21W, P21/5W, PY21W, W5W, R5W и C5W. Цвет излучения может формироваться окрашенной колбой, цветным рассеивателем фонаря либо сочетанием этих элементов.

Галогенные лампы

Галогенная лампа тоже создаёт свет раскалённой вольфрамовой нитью. Внутри колбы находится газовая смесь с небольшим количеством галогенов. Галогенный цикл замедляет почернение колбы и позволяет нити работать при более высокой температуре. В результате повышаются яркость и цветовая температура по сравнению с обычной лампой накаливания.

Галогенные источники широко применяются в ближнем и дальнем свете, противотуманных фарах. H1, H3, H7, H8, H9, H11, HB3 и HB4 имеют одну нить. H4 оснащена двумя нитями для ближнего и дальнего света. Распространённые 12-вольтовые версии имеют мощность 55 Вт для H1, H3, H7 и H11, 60/55 Вт для H4, 35 Вт для H8, 60 Вт для HB3 и 51 Вт для HB4. Категории, цоколи и параметры зависят от конкретного исполнения лампы.

Серии с повышенной освещённостью используют оптимизированную нить, давление газа и частичное покрытие колбы. Надписи вида «+150%» или «+200%» обычно описывают результат в отдельных контрольных зонах светового пучка относительно минимальных нормативных значений. По такой надписи нельзя судить об аналогичном росте общего светового потока. У самых ярких галогенных серий ресурс часто ниже, чем у стандартных или долговечных версий.

Ксеноновые, или газоразрядные, лампы

В ксеноновой лампе отсутствует нить накала. Свет создаёт электрическая дуга между электродами в колбе с газом и солями металлов. Для запуска требуется высоковольтный импульс, затем блок розжига стабилизирует ток и мощность. Типичная штатная система работает с лампой мощностью 35 Вт и достигает полной яркости через несколько секунд. Напряжение зажигания может составлять десятки киловольт, поэтому обслуживание такой фары требует соблюдения правил электробезопасности. Газоразрядная система включает лампу, электронный балласт и оптический модуль.

Основные семейства обозначаются D1, D2, D3 и D4. У D1S и D3S узел зажигания встроен в основание; D2S и D4S работают с отдельным зажигающим устройством. Лампы D3 и D4 выполнены без ртути и имеют электрические параметры, отличающиеся от D1 и D2, поэтому взаимозаменяемость между этими группами отсутствует.

Буква S после номера указывает на применение в проекционной оптике. Буква R относится к лампам для рефлекторных фар; на их колбе предусмотрено экранирующее покрытие, которое участвует в формировании светотеневой границы. Термин «биксенон» описывает модуль, переключающий ближний и дальний свет подвижной шторкой при одном газоразрядном источнике.

Светодиодные лампы и модули

Светодиод преобразует электрическую энергию в свет в полупроводниковом кристалле. Автомобильный LED-источник включает светодиоды, драйвер питания и систему отвода тепла. Для охлаждения применяются радиаторы, тепловые трубки и вентиляторы. Перегрев снижает световой поток и ускоряет старение электроники, поэтому размеры радиатора и свободное пространство внутри фары имеют практическое значение. Тепловой режим напрямую влияет на яркость и срок службы светодиодов.

Светодиодное освещение встречается в двух исполнениях:

1. Сменная LED-лампа. Имеет определённый цоколь и устанавливается через сервисное отверстие. В эту группу входят штатные светодиодные источники и разрешённые для конкретных применений ретрофиты.

2. Встроенный LED-модуль. Светодиоды закреплены внутри фары или фонаря и работают вместе с отдельным блоком управления. При неисправности производитель может предусматривать замену драйвера, модуля либо фары в сборе.

Светодиоды быстро включаются, экономно расходуют энергию и позволяют управлять отдельными сегментами. Matrix LED, Pixel LED и Bi-LED обозначают конструкцию оптики и способ управления пучком; физическим источником света остаются светодиоды. OLED обычно применяют в задних фонарях как тонкие светящиеся панели.

Лазерные фары

Лазерная автомобильная система использует синие диоды и люминофорный преобразователь. Люминофор формирует белый свет, который направляется на дорогу через оптику. В серийных автомобилях лазерный блок обычно дополняет светодиодный дальний свет и включается при соблюдении заданных условий движения. Например, в системах Audi он работает как управляемый дальний прожектор, при этом встречный транспорт отслеживается камерой. Белый пучок получается после преобразования синего излучения люминофором.

Сменной «лазерной лампочки» в таких фарах нет. Диоды, преобразователь, оптика и управляющая электроника входят в состав модуля, который диагностируют и ремонтируют как единый узел.

ТОП-13 автомобильных ламп ближнего света

В рейтинг вошли галогенные линейки для штатных автомобильных фар. Светодиодные и ксеноновые источники требуют отдельного подбора с учётом конструкции оптики и управляющего оборудования. Перед покупкой необходимо проверить цоколь, напряжение и мощность по руководству автомобиля.

Проценты увеличения яркости производители рассчитывают относительно минимальных нормативных показателей. Поэтому значения разных брендов подходят для ориентировочного сравнения. Результат также зависит от состояния отражателя, прозрачности рассеивателя и регулировки фар.

Виды ламп по назначению

Головной свет

Ближний свет формирует чёткую светотеневую границу и освещает полосу движения с контролируемым ослеплением встречных водителей. Дальний свет создаёт более протяжённый и высокий пучок. В двухфарной системе одна лампа H4 может обслуживать обе функции. В четырёхфарной системе или современной проекционной оптике для каждой функции часто предусмотрен отдельный источник.

Конкретная категория зависит от конструкции фары. H7 может использоваться в ближнем или дальнем свете, H9 и HB3 часто ставят в дальний, H11 и HIR2 встречаются в ближнем. Назначение определяет изготовитель оптического прибора, поэтому универсальной привязки одной категории к единственной функции нет.

Противотуманные фары

В противотуманных фарах распространены H3, H8, H11, H16, HB4 и светодиодные модули. Качество работы зависит от ширины пучка, правильной высоты установки и регулировки. Жёлтая колба сама по себе обычно меняет оттенок и часть спектра; эффективность фары в тумане в первую очередь определяется светораспределением и направлением пучка.

Сигнальные и габаритные огни

Передние и задние фонари выполняют разные функции: обозначают габариты автомобиля, сообщают о торможении и повороте, освещают пространство при движении задним ходом. Один корпус может совмещать несколько секций либо использовать двухнитевую лампу для двух режимов яркости.

Фактическое назначение всегда сверяют по руководству автомобиля и маркировке снятой лампы. Одинаковая мощность допускает разные цоколи, цвет и положение фиксирующих штифтов. Термин T10 в магазинах часто используют для обозначения размера клиновой лампы; для точного подбора предпочтительна стандартизованная категория W5W, WY5W или другая маркировка изделия.

Освещение салона и приборов

В плафонах, подсветке багажника, перчаточного ящика и номерного знака применяются W5W, C5W, C10W, T4W и миниатюрные лампы приборной панели. Светодиодные аналоги требуют правильной полярности. В автомобилях с плавным гашением плафона дешёвые LED-лампы способны мерцать или слабо светиться после выключения из-за особенностей управляющей электроники.

Распространённые типы галогенных ламп

Мощность в таблице относится к распространённым легковым версиям. У грузовой техники, мотоциклов и отдельных региональных исполнений параметры могут отличаться. H8, H9, H11 и H16 внешне похожи, однако ключи цоколя, мощность и тепловая нагрузка различаются. Подрезание выступов ради установки другого типа нарушает расчётный режим фары и разъёма.

Как читать маркировку автомобильной лампы

Маркировка содержит сведения, которые помогают исключить ошибку при подборе:

1. Категория источника. H7, H11, D2S, P21W и W5W определяют стандартизованную геометрию, расположение светящегося элемента и электрические характеристики.

2. Тип цоколя. Обозначения PX26d, P43t, PGJ19-2, BA15s, BAY15d и W2.1×9.5d описывают посадочную часть, контакты и фиксаторы. Цоколь удерживает источник в строго заданном положении относительно отражателя или линзы.

3. Номинальное напряжение. Для легковых автомобилей обычно используется 12 В, для грузовиков и автобусов часто применяется 24 В. В старой технике встречается 6 В. Напряжение лампы определяется низковольтной бортовой сетью независимо от параметров тяговой батареи электромобиля.

4. Мощность. Значение в ваттах показывает электрическую нагрузку и косвенно характеризует тепловыделение. Установка 80- или 100-ваттной галогенной лампы вместо штатной 55-ваттной может перегреть отражатель, рассеиватель, проводку и разъём.

5. Знак официального утверждения. Буква E в окружности с цифрой относится к системе ЕЭК ООН. Цифра обозначает государство, выдавшее одобрение. По ней нельзя определить страну производства или качество конкретного экземпляра. Маркировка DOT используется для требований североамериканского рынка.

Стандартизация разделяет источники по технологии: лампы накаливания и галогенные категории охватывает Правило ООН № 37, газоразрядные источники — Правило ООН № 99, светодиодные источники — Правило ООН № 128.

Световой поток, освещённость и цветовая температура

Люмены показывают полный световой поток источника. Канделы характеризуют силу света в определённом направлении. Люксы отражают освещённость поверхности. Для водителя решающее значение имеет распределение света на дороге: дальность, ширина, равномерность, положение светотеневой границы и уровень ослепления. Поэтому большого числа люменов на упаковке недостаточно для оценки качества головного света.

Цветовая температура измеряется в кельвинах и описывает оттенок белого света. Для обычной лампы накаливания характерен тёплый свет около 2700–3000 К, для стандартного галогена — примерно 3000–3300 К. Штатный ксенон часто находится в диапазоне около 4100–4500 К, светодиодные фары и ретрофиты обычно дают 5000–6500 К. Точные значения зависят от модели.

Рост цветовой температуры смещает оттенок в синюю область. По числу кельвинов нельзя определить яркость, дальность или качество светового пучка. Сильно синяя колба у галогенной лампы отфильтровывает часть спектра, поэтому белый внешний вид может сопровождаться потерей светового потока. Для дорожного применения важны допустимый цвет и официальное одобрение.

Почему совпадения цоколя недостаточно для хорошего света

Отражатель и линза рассчитываются под положение и размер конкретной нити, дуги или светодиодной площадки. У галогенной H7 нить находится в строго заданной точке. Если кристаллы LED-ретрофита расположены шире, выше или дальше от фокуса, свет собирается иначе. На стене может появиться яркое пятно, при этом дальняя зона дороги останется слабо освещённой; выше светотеневой границы возникнет ослепляющий свет.

Качество LED-замены оценивают по совместимости с конкретной фарой и автомобилем, форме пучка на измерительном стенде, допустимому нагреву, работе крышки и электрики. Производители дорожных LED-ретрофитов публикуют перечни совместимости для определённых моделей и фар; сама надпись H7 LED на коробке недостаточна для подтверждения допуска. Даже для сертифицированных линеек применимость проверяется по автомобилю и местным требованиям.

Можно ли заменить галоген на ксенон или светодиоды

Установка другого источника света затрагивает оптику, электрику, тепловой режим и соответствие конструкции обязательным требованиям. В России и других странах ЕАЭС требования к транспортным средствам связаны с ТР ТС 018/2011 «О безопасности колёсных транспортных средств» и применимыми Правилами ООН.

Ксеноновый комплект в галогенной фаре обычно даёт неверное распределение света. Газоразрядная дуга отличается от нити размером и положением, блок розжига создаёт высокое напряжение; сама фара сохраняет одобрение под галогенный источник. Для штатного или законного переоборудования требуется совместимый одобренный оптический комплекс. В зависимости от параметров системы требования могут включать автоматическую коррекцию наклона и очистку фар.

LED-ретрофит допустимо рассматривать только при подтверждённой совместимости с конкретной фарой, моделью автомобиля и условиями эксплуатации в стране. Также проверяют наличие места для радиатора, возможность закрыть штатную крышку, корректную установку адаптера и сохранение герметичности.

В сигнальных фонарях светодиодный аналог может вызвать частое мигание поворотников, сообщение о перегоревшей лампе или слабое свечение после выключения. Причина связана с меньшим током и диагностическими импульсами бортовой сети. CANbus-адаптер либо кодирование подбирают по автомобилю. Нагрузочный резистор сильно нагревается, поэтому его крепление рядом с пластиком и проводкой опасно.

Как правильно подобрать автомобильную лампу

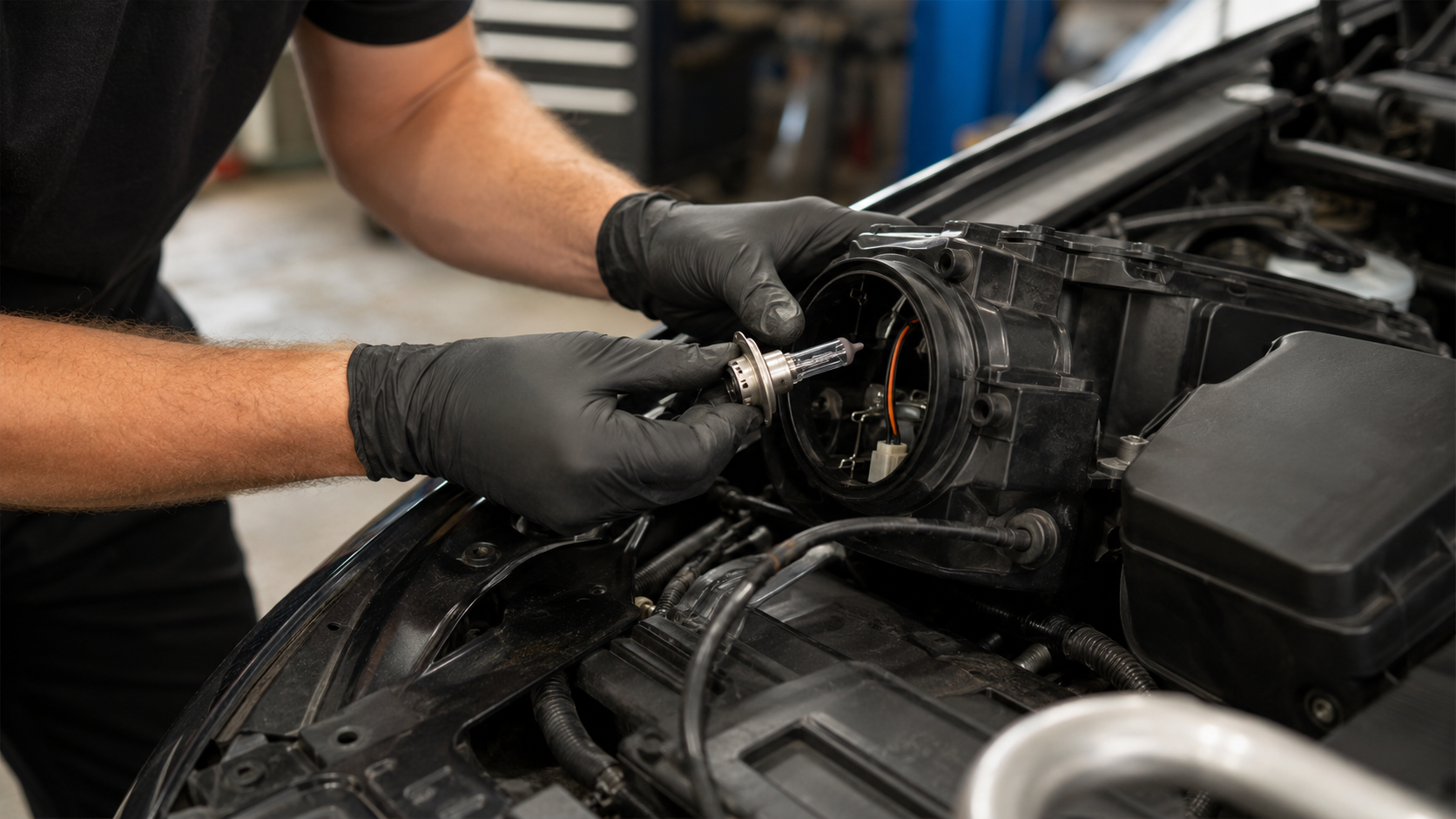

Замена и обслуживание ламп

Галогенные лампы берут за металлический или пластиковый цоколь. Жир с пальцев, оставшийся на кварцевой колбе, создаёт локальный перегрев. Загрязнение удаляют безворсовой салфеткой с изопропиловым спиртом. После установки пружинный фиксатор, разъём и крышка должны занять штатное положение.

Ксеноновые системы обслуживают при снятом питании и с учётом высоковольтной части. При отсутствии опыта такую работу безопаснее поручить специалисту. Для LED-ретрофита дополнительно проверяют направление светодиодных площадок, свободное вращение вентилятора и герметичность задней крышки.

Лампы головного света одного типа разумно менять парой: их яркость и оттенок с возрастом расходятся, особенно у ксенона и галогена. После замены проверяют светотеневую границу и регулировку на стенде. Если источники часто перегорают, требуется диагностика напряжения генератора, контактов, массы, влаги в фаре и надёжности крепления. Повторный отказ светодиодной фары может быть связан с драйвером, перегревом, проводкой или блоком управления, поэтому одной заменой источника такая неисправность решается редко.
